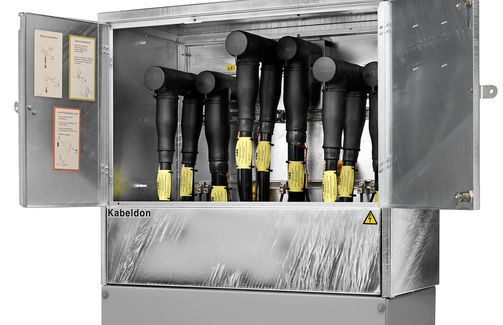

Kabelskåp för mellanspänning

Kraftfulla lösningar för avgrening och anslutning

Installer measuring current within cable branch cabinet

Organiserade lösningar för prydliga kablar

Våra robusta och ändamålsenliga kabelskåp erbjuder smarta och organiserade lösningar. Våra kapslingar uppfyller självklart kraven för mekaniska slagprov enligt IEC 60439-5.
För skarvning eller avgrening av XLPE- eller EPR-isolerade 1-ledar- eller 3-ledarkablar på 12–36 kV med ledararea 25–630 mm2, 630 A. Upp till fyra kablar kan anslutas parallellt.
Vid avgrening i ett kabelnät kan det finnas behov av att få en förgreningspunkt som gör det möjligt att sektionera ut vald kabelsträckning för ex.v. underhållsarbete. Med HDC-A erbjuds en lösning som gör detta möjligt.

Standarder

  • Kabelskåpet uppfyller kraven för mekaniska slagprov enligt IEC 60439-5
  • Kabelanslutningarna uppfyller de elektriska kraven i CENELEC, HD 629.1 S2.

Design

Kapslingen består av varmförzinkad stålplåt med bottenplåt och extra korrosionsskyddd på de delar som grävs ned i marken. De skärmade, löstagbara kabelanslutningarna kopplas via kopplingsstycken som sitter monterade i skåpet.

Kabelskåpet levereras med:

  • Sex skärmade, löstagbara kabelanslutningar
  • Lås och låsbyglar för hänglås

Vid anslutning av flera kablar behöver kabelskåpet kompletteras med:

  • Kabelanslutning typ CSE-A
  • Parallellkopplingsstycke typ PC
Installer measuring current within cable branch cabinet
